适用范围：
本系列液压冲床广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配、打印等.用于高精密电子产品、五金配件、塑胶件。冲压、冲孔切断折弯等，是一种多用途压床,,是广大厂商提高质量的优选产品.
产品特点：

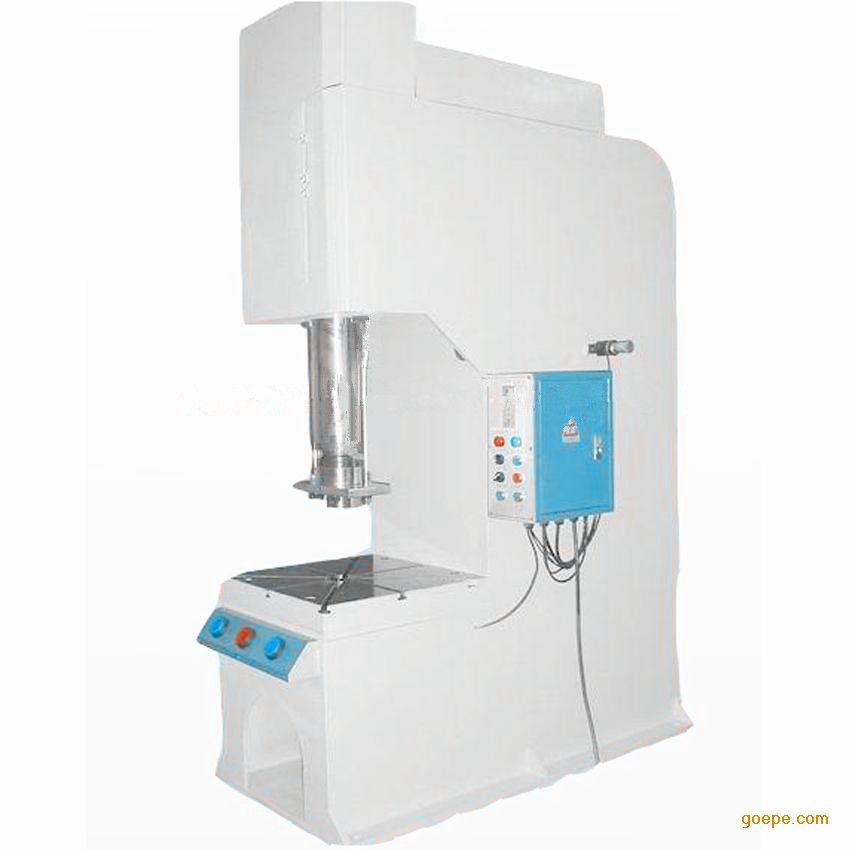

1.机架采用落地C型钢体结构,装有上工作板,下压平稳工作面更广,利于更大模具工作作业.2.油压系统为内藏式,不占空间,回路特别设计,构造精简故障少,保养容易.
3.加压压力大小;上下限位行程以及速度均易调整;以利各种不同之工作,并提高作业效率.操作方式,双手按钮操作,急升按钮,作为标准型.可依客户指定装设安全红外线光栅保护手
4.该系列液压压床以1-15MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过5.5KW.
5.该系列设备以液体作为介质来传递能量，控制灵活，易实现自动化，运行速度匀速平稳，与气压设备相比，出力调节范围大，独立性强，性能更稳定，能大大提高产品的压装质量。
6.设备待机时噪音不超过80分贝.
7.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮。
8.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制
9.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整.
10.主轴的下降回升速度匀为10tf为120MM/S, 20tf为110MM/S, 30tf为100MM/S.50tf为90mm/s
11.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；
12.该系列液压机械出力范围有10tf-50tf.可选.(1tf=1000kgf=9.8KN)
13.出力10T-50T可供用户选择，工作台另可加装回转分度盘及自动接送料等，也可按客户需求非标订制。
主要参数如下：
|
规格 |
XTC103B-10T |
XTC103B-15T |
XTC103B-20T |
XTC103B-30T |
XTC103B-50T |
|
理论出力 |
10T |
15T |
20T |
30T |
50T |
|
行程范围 |
300mm |
300mm |
300mm |
300mm |
300mm |
|
***大工作高度 |
400mm |
400mm |
400mm |
400mm |
400mm |
|
工作台面积 |
500x400mm |
500x400mm |
500x400mm |
500x400mm |
500x400mm |
|
油缸下压速度 |
120mm/sec |
120mm/sec |
110mm/sec |
100mm/sec |
90mm/sec |
|
油缸慢压速度 |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
0-50mm/sec |
|
油缸上升速度 |
150mm/sec |
150mm/sec |
120mm/sec |
110mm/sec |
100mm/sec |
|
操作压力 |
13Mpa |
13Mpa |
16Mpa |
17Mpa |
16Mpa |
|
轴孔尺寸 |
φ30x40L |
φ30x40L |
φ40x40L |
φ40x40L |
φ40x40L |
|
电源 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
AC380V三相 |
|
马达功率 |
3HP(2.2kw) |
5HP(3.7kw) |
5HP(3.7kw) |
5HP(3.7kw) |
7.5HP(5.5kw) |
|
操作种类 |
自动/手动 |
自动/手动 |
自动/手动 |
自动/手动 |
自动/手动 |
|
操作方式 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
双手操作 |
|
油容量 |
80L |
120L |
120L |
150L |
150L |
|
本机重量 |
约1000kg |
约1200kg |
约1500kg |
约1800kg |
约2200kg |
售后服务：
整机售后免费保修一年终身维护
