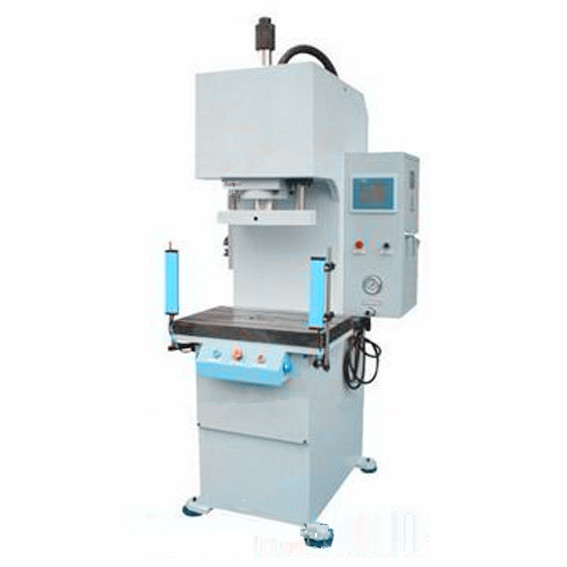

落地式油压冲床，弓型油压拉伸机，该系列产品广泛用于各种五金件冲压，拉伸，铆接成型:汽车配件行业,如轴承压装,减震器压装，冲压铆合等。

适用范围：

本系列油压机广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配、打印等.用于高精密电子产品、五金配件、塑胶件。冲压、冲孔切断折弯等，是一种多用途压床,,是广大厂商提高质量的优选产品.

产品特点：

1.该系列液压压床以2-20MPA的液体压力爲动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源，设备电压:380V,频率50HZ,电机功率:3.7KW；

2.该系列设备以液体作爲介质来传递能量，采用先进的子母缸液压回路,油温低,空行程速度均在150MM/秒以上, 工进速度30 MM/秒以下；

3.设备待机,滑快上下移动时噪音均不超过75分贝；

4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间；

5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；

6.该系列压床的压装行程壹般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制；

7.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整；

8.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；

9.液压系统计内置机架内,外观整洁,轻巧,稳重；

10.具有自动计数功能,可也3加装测力显示器,智能温控仪,可依客户要求定做,

11.该设备可实现:各零件产品放在工装指定位置和检查位时,有接近开关检测；

12.产品力位移监测:在产品压装过程中进行力位移检测；

13.工作稳定可靠，可记录每班次工件数、合格数及不合格数；

14.该油压机可进行数据存储和输出,能将产品压装过程中产生的力位移检测数据存起来并直接输出,也可进行网络通信；

15.具有安全栅保护装置，采用了双手安全控制；

16.该系列液压机械出力范围有10tf-100 tf（非标可订做）。

主要参数如下：

规格 XTC103C-10T XTC103C-15T XTC103C-20T

理论出力(KN) 100kN 150kN 200kN

行程范围（mm) 150可调50 150可调50 150可调50

油缸规格（mm) Φ80×100 Φ100×125 Φ125×150

油缸下降速度（mm/s) 130 130 120

油缸上升速度（mm/s) 130 130 120

使用压力 7-21MPa/c㎡ 7-21MPa/c㎡ 7-21MPa/c㎡

电源(3ΦAC,50HZ) 380V 380V 380V

马达功率 3.7kW(5HP) 3.7kW(5HP) 3.7kW(5HP)

行程种类 可调行程 可调行程 可调行程

操作方式 双手制操作方式 双手制操作方式 双手制操作方式

油箱容量(L) 90 100 120

整机售后免费保修一年，终身维护
