四柱油压机的工作原理及产品介绍

深圳市欣台诚机械设备有限公司四柱油压机,快速油压切边机

产品别名:四柱油压机,快速油压机,精密油压机,小型油压机

地区:深圳

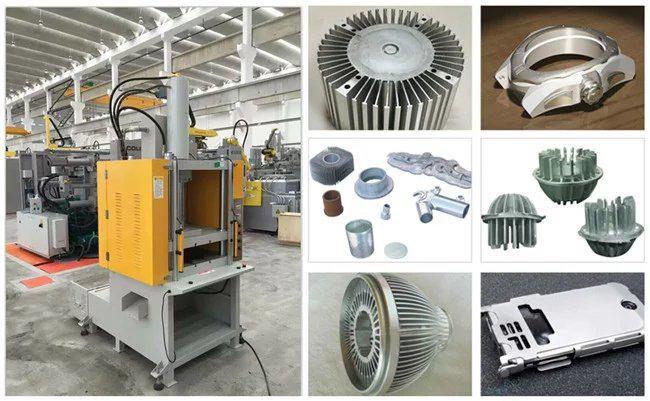

四柱油压机产品介绍:

压铸品切边机,液压机,油压机,压铸品冲边机,液压切边机,切边机,铝制品冲边机,铝镁制品切边机等
四柱油压机试用范围:
本系列铝制品切边机是各类铝、镁合金压铸制品的毛边冲切及整形,塑料制品的整切;铝制品切边机也适用于塑性材料的成形如板料的落料、拉伸等、 采用先进的子母缸液压回路.无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率高速度,高出力,高环保的新一代液压冲床本机在压铸行业应用最为广泛.
四柱油压机特点:
1.该系列铝制品切边机以2-20MPA的液体压力为动力源,外接三相AC380V50HZ或三相AC220 60HZ交流电源
2.该系列铝制品切边机以液体作为介质来传递能量, 采用先进的子母缸液压回路,油温低,空行程速度均在150MM/秒以上, 工进速度30 MM/秒以下
3. 设备待机,滑快上下移动时噪音均不超过75分贝.
4.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.1MM以下.5.冲床具有废料吹气装配.并在下工作台中央开有废料落料槽
6.冲床的冲切下止点位置一般通过压力开关,位置感应器进行控制.
7.铝制品切边机具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
8.铝制品切边机压力、行程、冲切速度、吹气时间、闭合高度客户均可自行调整,方便操作;
9.液压系统内置油箱底部,外观整洁,稳重.

10.该系列铝制品切边机出力范围有15tf.-200 tf 可选.(1tf=1000kgf=9.8KN)

鑫台铭公司产品的优势:
质量稳定:实行全过程质量监控,细致入微,全方面产品检测。
价格合理:高效内部成本控制,减少了开支,让利于客户。
交货快捷:设备交货及时,充足的备货,缩短客户交货期。
保修服务:保修1年,全国设有办事处,售后及时方便

技术参数

型号

XTM-106K-20T

XTM-106K-30T

XTM-106K-40T

XTM-106K-50T

出力(T)

5-20

10-30

10-40

15-50

工作面尺寸(mm)

500×400

500×400

600×500

600×500

油缸行程(mm)

300

300

300

300

最大工作高度(mm)

400

450

500

500

油缸下降速度(mm/s)

200

180

150

150

油缸加压速度(mm/s)

20

20

15

15

油缸上升速度(mm/s)

150

130

120

120

工作台面高度(mm)

780

780

780

780

机器高度(mm)

2200

2230

2280

2300

电源

AC380V

AC380V

AC380V

AC380V

马达功率(KW)

2.25

2.25

3.75

3.75

四柱液压机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。它的原理是利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。当然,用途也根据需要是多种多样的。

机器具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式:机器的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整,并能完成顶出工艺,可带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压,定程两种工艺动作供选择,定压成型工艺在压制后具有顶出延时及自动回程。

1. 减轻质量,节约材料。对于汽车发动机托架、散热器支架等典型零件,液压成形件比冲压件减轻20%?40%,对于空心阶梯轴类零件,可以减轻40%-50%的重量。

2.减少零件和模具数量?降低模具费用。液压成形件通常只需要1套模具,而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个,散热器支架零件由17个减少到10个。

3. 可减少后续机械加工和组装的焊接量。以散热器支架为例,散热面积增加43%,焊点由174个减少到20个?工序由13道减少到6道,生产率提高66%。

4. 提高强度与刚度,尤其是疲劳强度,如液压成形的散热器支架,其刚度在垂直方向可提高39%,水平方向可提高50%。

5. 降低生产成本。根据对已应用液压成形零件的统计分析,液压成形件的生产成本比冲压件平均降低15%?20%,模具费用降低20%~30%。

公司地址:深圳市龙华新区龙华街道东环二路喜来居工业园B

电话:0755-32923381
